Беспроводные точки доступа установлены практически в каждой квартире или доме – надо же подключать к сети ноутбуки, смартфоны, планшеты и прочие гаджеты. 🙂 Вот только настольные компьютеры очень редко оснащаются модулем Wi-Fi. Предполагается, что к ПК будет подведена локальная сеть. Оправдать такой подход трудно, потому что он не всегда удобен. Иногда, у места стоянки системного блока, нет подведённой локалки, да и проводить туда кабель совсем не хочется. Материнская плата ROG Strix Z370-G Gaming (Wi-Fi AC) решает эту проблему, ведь у неё на борту есть модуль беспроводной связи, который справится даже с быстрыми сетями стандарта Wi-Fi 802.11 ac.
Комплект поставки
По сравнению с предыдущими платами из семейства ROG Strix, упаковка Z370-G Gaming (Wi-Fi AC) значительно изменилась. Теперь с её лицевой стороны пропал логотип Srix, а само лого Republic Of Gamers увеличилось в размерах. Во всём остальном оформление коробки осталось таким же, как и раньше. На лицевой стороне изображён сам продукт, а на обратной стороне – подробные технические характеристики.
Комплект поставки можно смело называть расширенным. Кроме инструкций, бэкплейта, кабелей SATA и дисков с драйверами, в коробке с платой нашлись наборы наклеек, табличка для дверной ручки, CPU Installation Tool, купон в магазин Cablemod, а также рамка для небольшого 40- или 50-мм вентилятора. С помощью такой небольшой вертушки можно охлаждать подсистему питания процессора.
ASUS ROG STRIX Z370-G GAMING (Wi-Fi AC)
Материнскую плату можно назвать компактной. Инженеры ASUS смогли уместить в форм-факторе Micro-ATX (244х244 мм) два слота PCIe x16, полноценные разъёмы для оперативки и при этом не оставили без внимания подсистему питания – она получила алюминиевые радиаторы.
Оформление у ASUS ROG STRIX Z370-G GAMING (Wi-Fi AC) – типичное для серии ROG Strix. Текстолит платы оказался чёрным и украшен белым узором из параллельных прямых. Также плата получила поддержку подсветки ASUS Aura Sync – подсвечиваться будет логотип ASUS ROG, на радиаторе чипсета. Эта подсветка сможет работать совместно с другими устройствами ASUS, оснащёнными ASUS AURA Sync.
Подсистема питания процессора цифровой, состоит она из 10 фаз. Ими управляет уже знакомый контроллер Digi+. Горячие элементы этой подсистемы закрыты алюминиевыми радиаторами которые можно охладить с помощью небольшого вентилятора диаметром 40 или 50 мм. Применять её или нет – зависит только от желаний пользователя. Кроме того, в комплект поставки такая вертушка не входит, а вот кронштейн для её установки – имеется.
Для питания CPU и платы используются 8- и 24-контактные разъёмы соответственно. Также справа от разъёма питания платы находятся 4 индикатора. Если при старте системы появится проблема с процессором, памятью, видеокартой или загрузочным накопителем, эти светодиоды помогут быстро найти проблему. Процессорный разъём, LGA 1151, совместим он только с процессорами Intel Core 8-го поколения.
Разъёмов для оперативной памяти четверо. Это стандартные слоты для DDR4. Максимальный объём оперативки составляет 64 Гбайт, а указанная на сайте максимальная скорость – 4 000 МГц. Впрочем, можно попробовать взять хорошие планки памяти и разогнать их ещё быстрее. Если, конечно, появится такое желание.
Дисковая подсистема насчитывает стандартное количество разъёмов. А именно: шесть разъёмов SATA III и два порта M.2. Первый разъём M.2 расположен под нижним слотом PCIe x16. К нему можно подключить накопитель длиной до 80 мм (формат 2280), работающий в режиме SATA или PCIe x4. Второй накопитель можно установить только перпендикулярно плате. Его максимальная длина составляет 110 мм (стандарт 22110), и он сможет работать только в режиме PCIe x4.
Для установки видеокарт доступно два слота PCIe 3.0 x16. Приятно, что даже на плате формата Micro-ATX можно собрать ПК с двумя видеокартами NVIDIA или AMD. Первый разъём PCIe получил 16 линий, а второй – 8 линий. Этого вполне достаточно для ПК с чипсетом Intel Z370. Для остальных плат расширения доступным два порта PCIe x1.
Звуковая подсистема ASUS ROG Strix Z370-G Gaming (Wi-Fi AC) нам уже знакома. Это SupremeFX, которая встречается во многих платах ASUS. Её кодек и аудиодорожки экранированы от всей остальной электроники платы, а для наушников предназначено два усилителя (основной и буферный), который смогут потянуть «уши» с сопротивлением до 600 Ом.
На обратной стороне находятся следующие разъёмы:
- 2x Антенны Wi-Fi
- 1x PS/2 для клавиатуры или мыши
- 2х USB 2.0
- 4х USB 3.1 Gen1
- 2х USB 3.1 Gen2 Type-A
- 1x HDMI
- 1x DisplayPort
- 1x Ethernet RJ-45 (1 Гбит/сек)
- 5х 3,5-мм аудиоразъёмы
- 1x Оптический S/PDIF
Технические характеристики
| Поддерживаемые процессоры | Все процессоры LGA 1151 Intel Coffee Lake (8-е поколение Core) |
| Чипсет | Intel Z370 |
| Поддерживаемая
память |
4x DIMM DDR4, двухканальная, с поддержкой XMP, 64 Гбайт макс. 4 000 МГц Макс |
| Интерфейсы
плат расширения |
2x PCIe 3.0/2.0 x16 (электрически: x16, x8).
2 x PCIe 3.0/2.0 x1 |
| Разъёмы и кнопки на
задней панели |
2x Антенны Wi-Fi
1x PS/2 для клавиатуры или мыши 2х USB 2.0 4х USB 3.1 Gen1 2х USB 3.1 Gen2 Type-A 1x HDMI 1x DisplayPort 1x Ethernet RJ-45 (1 Гбит/сек) 5х 3,5-мм аудиоразъёмы 1x Оптический S/PDIF |
| Интерфейсы накопителей | 6x SATA III
1x M.2 2242/2260/2280 (режим работы: SATA или PCIe 3.0 x4) 1x M.2 2242/2260/2280/22110 (режим работы: PCIe 3.0 x4) |
| Сетевой интерфейс | Intel I219V (1 Гбит/сек) |
| Беспроводные интерфейсы | Wi-Fi 802.11 a/b/g/n/ac
Bluetooth 4.2 |
| Аудиоподсистема | 2.1/4.1/5.1/7.1-канальный звук |
| Распаянные на плате
колодки разъёмов |
1x USB 3.1 Gen1
2x USB 2.0 |
| Интерфейсы
вентиляторов |
2x 4-pin для процессорной СО
1x 4-pin для водяной помпы 2x 4-pin для корпусных вентиляторов |
| BIOS | UEFI-BIOS, мультиязычный, c графической оболочкой |
| Поддерживаемые
операционные системы |
Windows 10, 32bit и 64bit
Windows 8.1, 64bit Windows 7, 64bit |
| Размеры | mATX, 244×244 мм |
| Гарантия производителя | 3 года |
| Ориентировочная цена | 14 800 рублей |

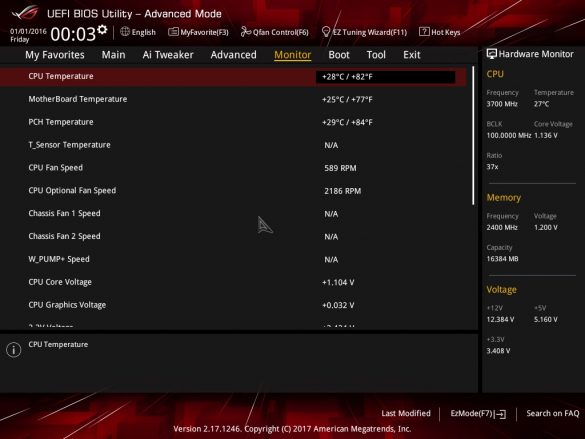

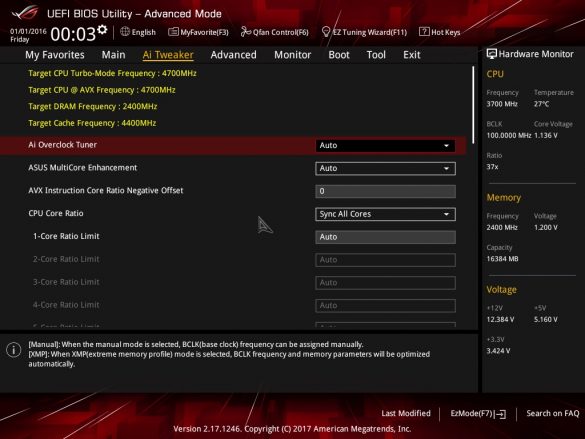

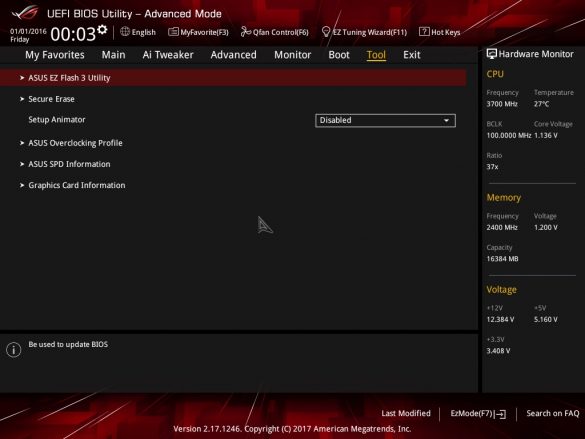

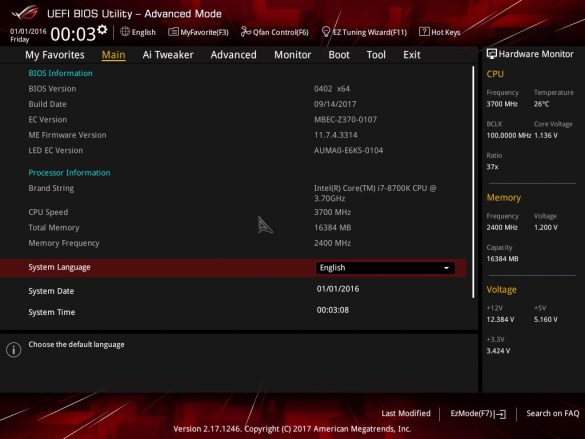

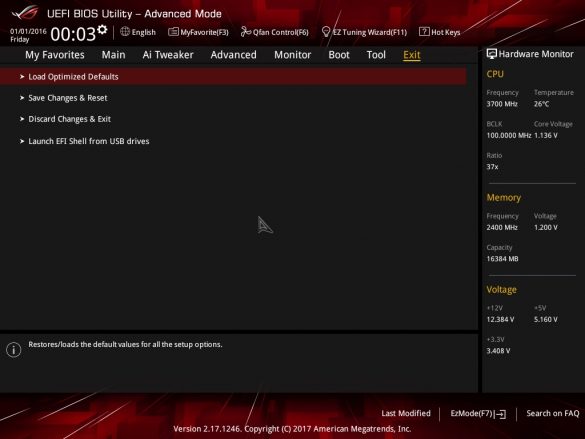

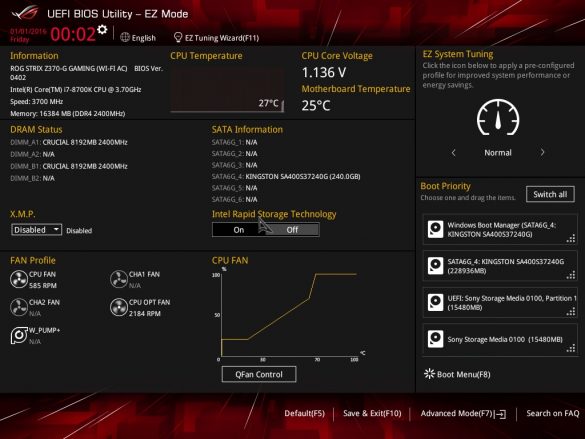

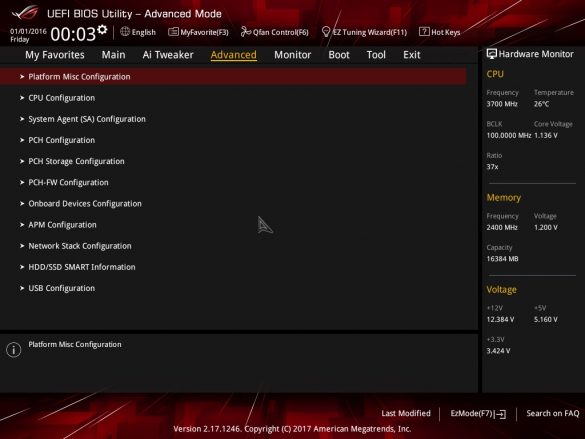

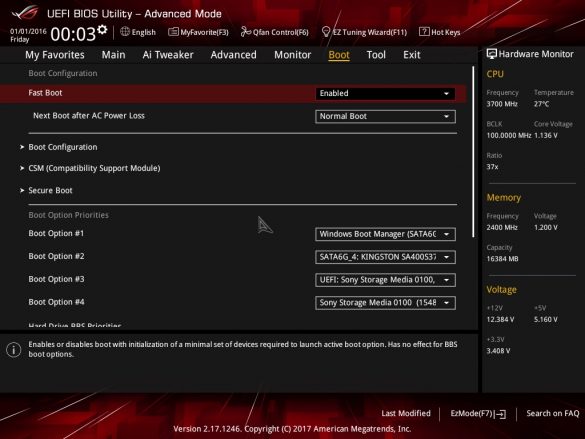

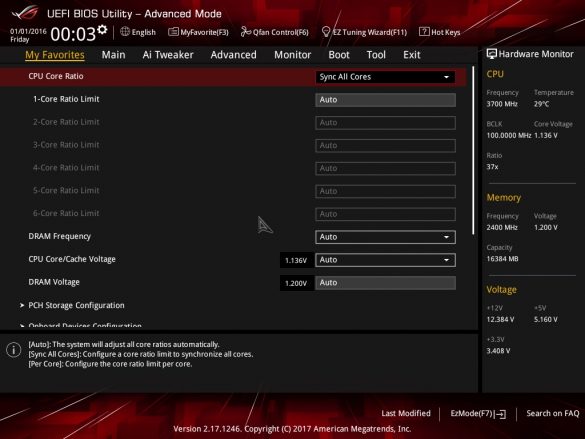

BIOS
Заключение
Плата ASUS ROG Strix Z370-G Gaming (Wi-Fi AC) станет отличной основой для компактного ПК. Она относится к классу mATX, (244×244 мм), поэтому поместится даже в компактном корпусе. При этом к ней можно подключить две видеокарты с GPU AMD или NVIDIA. Не стоит забывать и о разгоне: чипсет Intel Z370 даст пользователю возможность добавить к разгоняемому процессору несколько сотен МГц. Также ASUS ROG Strix Z370-G Gaming (Wi-Fi AC) станет настоящей находкой для тех, кто ищет себе матплату со встроенным модулем беспроводной связи Wi-Fi. Эта плата сможет справиться даже с новым стандартом 802.11 ac. Хороший выбор для мультимедийного центра.
