Обзор материнской платы MSI B350 TOMAHAWK

Компания AMD наконец решилась встряхнуть рынок IT. После долгих лет разработки, процессоры Ryzen наконец увидели свет, а вместе с ними появились и новые материнские платы со свежими чипсетами. В этом статье мы поговорим именно о них, а точнее, о плате из линейки Arsenal Gaming – MSI B350 TOMAHAWK c чипсетом B350.

Упаковка, комплект поставки

Похожие чёрные коробочки мы уже видели и раньше, только с логотипами Intel. Теперь же на упаковке красуется лого AMD и новой процессорной линейки Ryzen. А на обратной стороне, как обычно, указаны основные преимущества новинки. Среди них поддержка подсветки и светодиодных лент MSI Mystic Light, а также USB Type C и усиленный слот PCIe 3.0 x16.

В коробке нашлось лишь всё самое необходимое:

• Материнская плата
• Бэкплейт
  Шлейфы SATA
• Крепёж для накопителей M.2
• Диск с драйверами и утилитами
• Инструкция
• Информация о гарантии

Внешний вид

MSI B350 TOMAHAWK выглядит как самая обычная матплата стандарта ATX. Графическое оформление печатной платы точно такое же, как и у Томагавка с чипсетом Intel Z270 https://itwriter.ru/2017/04/24/msi-z270-tomahawk/, а вот расположение слотов PCIe, как и электронных компонентов, иное.

Процессорный разъём и чипсет

Как и в случае с версией для Intel, система питания MSI B350 TOMAHAWK состоит из шести фаз. Как обычно, здесь используются проверенные компоненты с увеличенным сроком службы: мосфеты, дроссели и конденсаторы, которые также встречаются в военной технике. В MSI такая технология называется Military Class 4. Форм-фактор у процессорного разъёма AM4 не изменился, компания AMD остаётся верна своим традициям и продолжает припаивать ножки контактов на сам CPU, а не на его сокет. Что касается совместимости, то для сокета AM4 придётся покупать новую систему охлаждения или же докупать комплект креплений к имеющейся СО.

Южный мост B350 TOMAHAWK расположен на своём привычном месте и закрыт большим алюминиевым радиатором. Этот чипсет позволяет разгонять процессор, но не даст как следует распараллелить его линии PCIe. Поэтому для создания игровых конфигураций из двух и более видеокарт NVIDIA такая матплата не подойдёт. Хотя технология CrossFireX поддерживается, и установка двух GPU от AMD допускается благодаря используемым линиям чипсета во втором разъёме PCIe.

Оперативная память

Для установки оперативной памяти DDR4 доступно четыре слота. Они не получили никакой дополнительной «брони» от MSI, но зато цепи питания памяти надёжно изолированы друг от друга, что положительно повлияет на разгон. Максимальный объём памяти составляет 64 Гбайт, а её скорость – до 3200 МГц.

Разъёмы питания и возможности самодиагностики

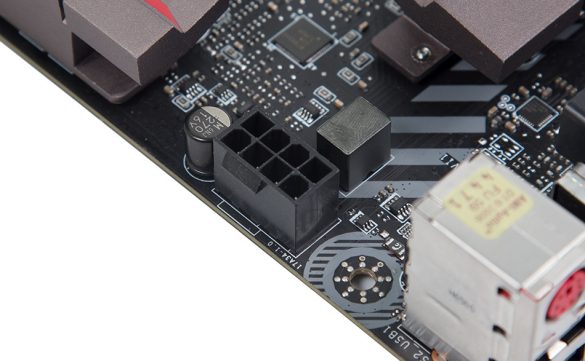

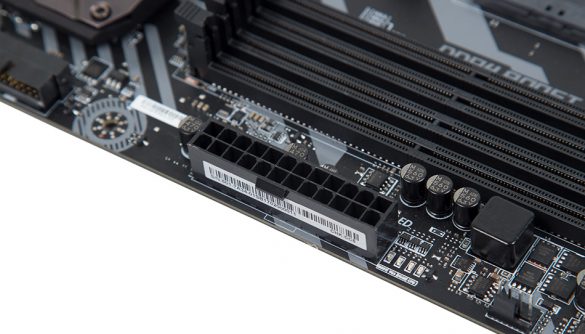

Для питания процессора доступен один 8-контактный разъём, а для самой платы – стандартный 24-контактный коннектор. Как обычно, рядом с ним распаяны четыре светодиода EZ Debug LED, которые помогут выявить неисправность в процессоре, видеокарте, памяти или загрузочном носителе.

Разъёмы SATA и M.2

У MSI B350 TOMAHAWK распаяно четыре разъёма SATA, которые контролируются чипсетом. Находятся они на своём привычном месте, хотя два разъёма производитель решил расположить перпендикулярно плате.

Единственный разъём M.2 (поддерживаются SSD SATA и PCIe, до 110 мм) контролируется процессором, что освобождает чипсет от лишней работы. Кроме того, установка накопителя M.2 никак не повлияет на работу других портов материнской платы.

Разъёмы PCIe

Для видеокарт у Томагавка доступно два разъёма PCIe 3.0 x16. Верхний разъём получил все 16 линий и контролируется он процессором, а нижний разъём оснащён всего четырьмя линиями PCIe 3.0, идущими от чипсета. Кроме того, первый PCIe x16 также получил металлический каркас MSI SteelArmor, который увеличивает его прочность и выносливость.

Для подключения остальной периферии доступно два пары портов PCIe x1 и обычных PCI. При этом верхний порт PCIe x1 делит свою пропускную способность со вторым PCIe x16. Проще говоря, если установить в верхний PCIe x1 любую плату расширения, то режим CrossFireX автоматически отключится из-за недостатка линий в нижнем порту PCIe x16.

Интегрированный звук

Встроенное аудио у MSI B350 TOMAHAWK может похвастаться поддержкой фирменных технологий MSI. Разумеется, речь идёт о Nahimic 2, которая улучшает качество передачи голоса игрока. Левый и правый аудиоканалы, как обычно, изолированы друг от друга и в ауиоподсистеме используются японские конденсаторы CHEMI-CON.

Задняя панель разъёмов

На задней панели находятся следующие разъёмы:

• 1x PS/2 для игровой периферии;
• 2х USB 2.0;
• 2x USB 3.1 Gen1 Type-A (VR Ready, оптимизированы для VR-периферии);
• 1x USB 3.1 Gen1 Type-A;
• 1x USB 3.1 Gen1 Type-C;
• 1x Ethernet RJ-45;
• 1x HDMI;
• 1x DVI-D;
• 1x VGA (D-SUB);
• 6 x Audio jack 3,5 мм;

Технические характеристики

Поддерживаемые процессоры	AMD Ryzen, Socket AM4
Чипсет	AMD B350
Поддерживаемая память	4 x DIMM DDR4, двухканальная, с поддержкой XMP, 64 Гбайт макс. 3200 Мгц Макс
Интерфейсы плат расширения	2x PCIe 3.0/2.0 x16 (электрически: x16, x8, x4). 2x PCIe 3.0/2.0 x1 2x PCIe
Разъёмы и кнопки на задней панели	2х USB 2.0; 2x USB 3.1 Gen1 Type-A (VR Ready, оптимизированы для VR-периферии); 1x USB 3.1 Gen1 Type-A; 1x USB 3.1 Gen1 Type-C; 1x Ethernet RJ-45; 1x HDMI; 1x DVI-D; 1x VGA (D-SUB) 6 x Audio jack 3,5 мм;
Интерфейсы накопителей	4x SATA III 1x M.2 (M.2_1) 2242/2260/2280 (SATA и PCIe 3.0)
Сетевой интерфейс	Realtek 8111H Gigabit LAN Controller (1 Гбит/сек)
Беспроводные интерфейсы	Нет
Аудиоподсистема	2.1/4.1/5.1/7.1-канальный звук
Распаянные на плате колодки разъёмов	2x USB 3.1 Gen1 2x USB 2.0 2x System Panel Connectors 1x LPT 1x TPM 1x Разъём для светодиодных лент
Интерфейсы вентиляторов	1x 4-pin для процессорной СО 1x 4-pin для водяной помпы 4x 4-pin для корпусных вентиляторов
BIOS	UEFI-BIOS, мультиязычный, c графической оболочкой
Поддерживаемые операционные системы	Windows 10, 32bit и 64bit Windows 8.1, 32bit 64bit Windows 7, 32bit 64bit
Гарантия	3 года
Ориентировочная цена	7 900 рублей

BIOS

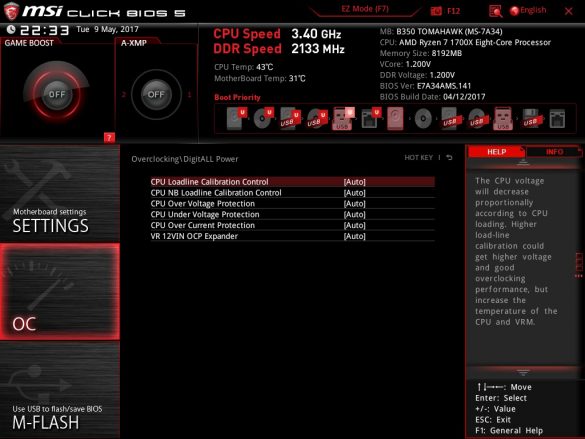

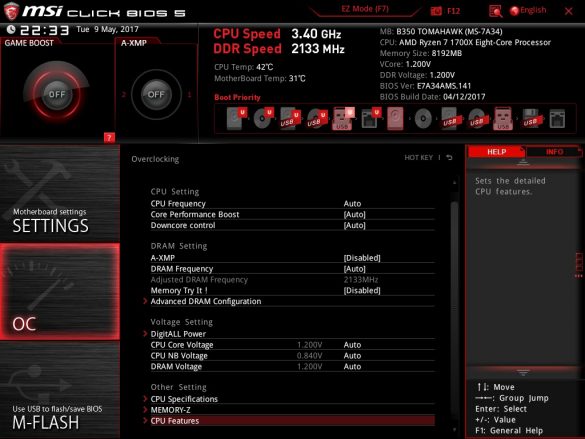

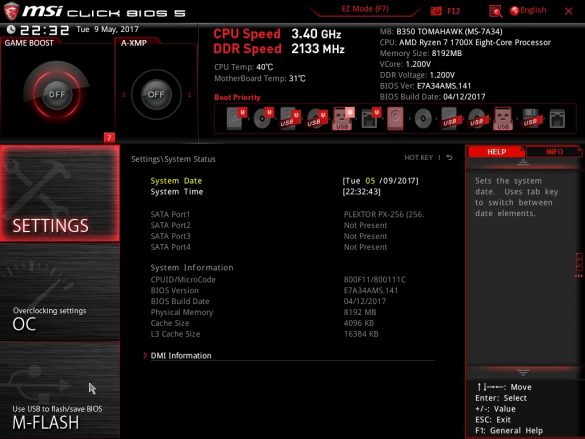

BIOS у платы MSI B350 TOMAHAWK оформлен точно также, как и у материнок с чипсетами Intel. У него точно такой же дизайн интерфейса, да и все пункты настроек остались на своих местах.

Заключение

Компания AMD наконец-то смогла порадовать своих фанатов и пошатнуть господство Intel на рынке процессоров, а у компании MSI получилось сделать приятную материнскую плату для свежих процессоров AMD. Новый Томагавк также поддерживает разгон и сможет добавить процессору несколько сотен МГц. Разумеется, если попадётся удачный экземпляр.

Словом, MSI B350 TOMAHAWK станет отличным выбором для тех, кто хочет собрать рабочую станцию или игровой ПК с одной видеокартой. Плата оснащена достаточным количеством разъёмов USB 3.1 первого и второго поколений. Также оптимизация для VR станет приятной находкой для тех, кто планирует подключать к плате контроллеры для шлемов виртуальной реальности.
