Когда мы рассматривали материнские платы для платформ Intel LGA 1151, то часто фокусировались на моделях с чипсетом Intel Z270. Теперь пришла пора познакомиться с матплатами, в которых установлены младшие версии чипсетов. Поэтому сегодня мы рассмотрим ASUS PRIME B250M-K, которая построена на основе чипсета Intel B250.
ASUS PRIME B250M-K
Упаковка материнской платы оформлена в уже знакомом нам стиле. Остальные коробки материнских плат ASUS выглядят очень похоже.
Комплект поставки оказался простым, как и положено недорогой плате. Мы нашли в коробке только инструкцию, два кабеля SATA III и бэкплейт.
Intel B250 считается младшим чипсетом в линейке наборов микросхем для свежих процессоров Intel Skylake и Kaby Lake. Поэтому сама плата матплата получилась небольшой. Её формат очень близко к mATX, а габариты – 226×185 мм. Ведь если чипсет поддерживает всего 12 линий PCIe, то много контроллеров и другой полезной электроники на плате не разместить.
За питание процессора отвечают пятеро фаз. При этом три фазы предназначены для процессорных ядер, а остальные две – для встроенной графики. Это самая простая реализация подсистемы питания DIGI+ VRM. Она обеспечит стабильную работу процессора и защитит его от перегрузок. собственно, большего для такой платы и не нужно, ведь чипсет Intel B250 не поддерживает разгон CPU.
Для питания CPU предназначен они 4-контактный разъём. А для самой плат используется стандартный 24-контактный разъём. Классическая связка для недорогой матплаты.
Для оперативной памяти предусмотрено всего два слота. Снова ограничения бюджетного решения. Максимальный объём памяти составит 32 Гбайт, а её максимальная скорость – 2 400 МГц. Таковы ограничения чипсета.
Для подключения накопителей предусмотрено шестеро разъёмов SATA III. Все они расположены вертикальной относительно платы и находятся преимущественно в правом нижнем углу.
Для самых быстрых накопителей предусмотрен один горизонтальный разъём M.2, она находится на своём привычном месте, над верхним портом PCIe x16.
Для подключения внешней графики доступен всего один слот PCIe 3.0 x16, с усиленными точками пайки. Такое ограничение тоже вполне понятно, ведь чипсет Intel B250 не позволит подключить две видеокарты AMD или NVIDIA. А для остальной периферии вполне хватит двух разъёмов PCIe 3.0 x1.
За вывод звук отвечает аудиокодек Realtek ALC887, который может обеспечить 8-канальный звук. Не смотря на то, что сама матплата относится к бюджетному сегменту, её аудиокарта экранирована от основной электроники, а для улучшения звука используется японские электролитические конденсаторы, а левый и правый аудиоканалы отделены друг от друга.
На задней панели нашлись следующие разъёмы:
- 2х PS/2 для клавиатуры и мыши
- 4х USB 3.0
- 2х USB 2.0
- 1x Ethernet
- 3x 2,5-мм аудиоразъёмы для динамиков или наушников, сабвуфера и микрофона
Технические характеристики
| Поддерживаемые процессоры | Все процессоры LGA 1151 Skylake и Kaby Lake
6-го и 7-го поколений |
| Чипсет | Intel B250 |
| Поддерживаемая
память |
2 x DIMM DDR4, двухканальная, с поддержкой XMP, 32 Гбайт макс. 2 400 Мгц Макс |
| Интерфейсы
плат расширения |
1x PCIe 3.0/2.0 x16.
2x PCIe 3.0/2.0 x1 |
| Разъёмы и кнопки на
задней панели |
2х PS/2 для клавиатуры и мыши
4х USB 3.0 2х USB 2.0 1x Ethernet 3x 2,5-мм аудиоразъёмы для динамиков или наушников, сабвуфера и микрофона |
| Интерфейсы накопителей | 6x SATA III
1x M.2 (M.2_1) 2242/2260/2280 (SATA и PCIe 3.0 x4) |
| Сетевой интерфейс | Realtek RTL8111H (1 Гбит/сек) |
| Беспроводные интерфейсы | Нет |
| Аудиоподсистема | 2.1/4.1/5.1/7.1-канальный звук |
| Распаянные на плате
колодки разъёмов |
1x USB 3.0
2x USB 2.0 1x COM |
| Интерфейсы
вентиляторов |
1x 4-pin для процессорной СО
1x 4-pin для корпусных вентиляторов |
| BIOS | UEFI-BIOS, мультиязычный, c графической оболочкой |
| Поддерживаемые
операционные системы |
Windows 10, 32bit и 64bit Windows 8.1, 64bit Windows 7, 64bit |
| Размеры | 226×185 мм |
| Гарантия производителя | 3 года |
| Ориентировочная цена | 4 600 рублей |
BIOS

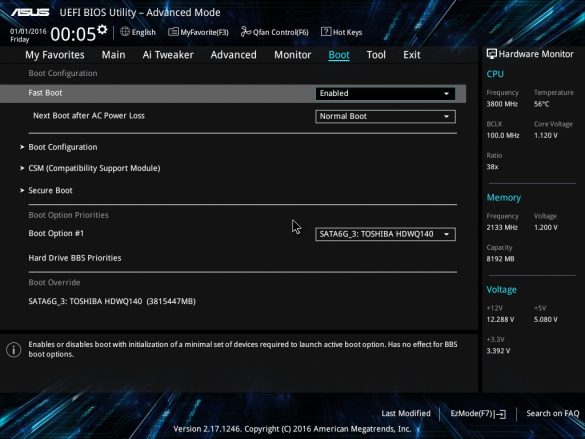

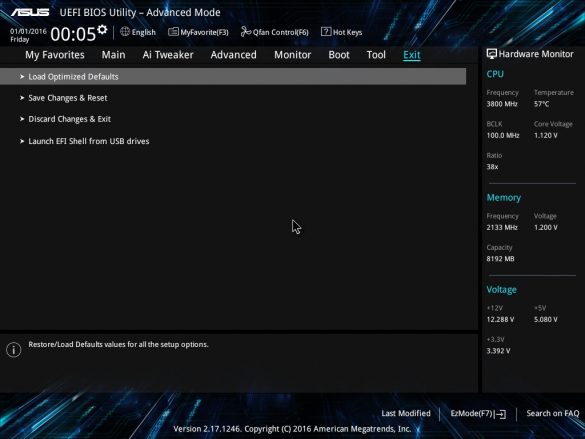

Приятно, что даже в бюджетной плате установлен красивый BIOS с наглядным графическим интерфейсом.
Заключение
ASUS PRIME B250M-K оказалась наглядным подтверждением того, что даже бюджетная материнская плата может оказаться приятной и надёжной основой для создания ПК. Разумеется, из-за низкой стоимости платы некоторые её фишки вроде подсветки или второго порта M.2 пришлось урезать, но зато под нож не попало ничего критически важного. Так, у разъёма PCIe x16 остались усиленные точки пайки, подсистема питания процессора собрана из надёжных компонентов, разъёмы на задней панели матплаты получили дополнительную защиту от перегрузок, а аудиокарта отделена от остальной части платы.
